起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
CCG-1000-12TJ

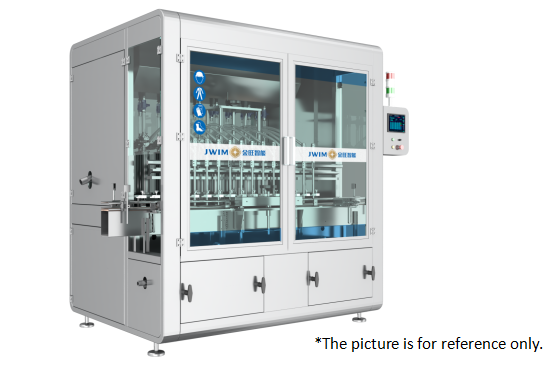

CCG1000-12Tインテリジェントピストン充填機
1.はじめに
CCG1000-12TJインテリジェントピストン充填機は、最新世代の改良型容積充填機であり、様々な水剤や高粘度製品の包装に適しています。機械全体はインライン構造で、サーボモーター駆動と容積計測充填原理を採用しており、充填量の高精度を実現します。PLC制御、ヒューマンマシンインターフェースを採用し、機械全体の操作が容易です。機械全体はアークフレームを採用しており、美しく、ゆったりしています。高精度電子スケール自動計量データ伝送システムを選択することで、容量調整がより便利かつ迅速になります。
2.機械寸法
単位：mm
3.技術パラメータ
| 1 | 容量 |
100ml：≤5400BPH 1000ml：≤2500BPH *容量は製品、容器、製品特性によって異なります。 |
| 2 | 適用ボトルサイズ |
丸ボトル：Φ40-95mm 高さ：80-230mm
|
| 3 | 充填量 |
50-1000ml *充填範囲は製品特性と製品供給によって異なります。 |
| 4 | 充填精度 |
±1g (50-200ml) ±1.5g (200-500ml) ±2g (500-1000ml) *精度は製品、容器、製品特性によって異なります。 |
| 5 | 製品供給高さ | 2300mm |
| 6 | 製品供給径 | DN40 |
| 7 | 充填ノズル径 | Φ18mm |
| 8 | 最小開口径 | ≥Φ22mm |
| 9 | 空気圧 | 0.6-0.8MPa |
| 10 | 電源 | ～380V 50Hz/2.2KW |
| 11 | 外形寸法 | 2435×1490×2480mm(長さ×幅×高さ) |
| 12 | 重量 | 約1200kg |
4.電気構成
| SN | 名称 | ブランド | |
| 1 | PLC | シュナイダー | |
| 2 | HMI | シュナイダー | |
| 3 | インバーター | シュナイダー | |
| 4 | サーボシステム | シュナイダー | |
| 5 | カウントセンサー | SICK | |
| 6 | 近接スイッチ | シュナイダー | |
| 7 | パワースイッチ | シュナイダー | |
| 8 | 圧力計 | SMC | |
| 9 | シリンダー | FTEC | |
| 10 | 電磁弁 | FTEC | |
| 11 | ボタン | シュナイダー | |
| 12 | アラームランプ | シュナイダー | |
| 13 | サーキットブレーカー | シュナイダー |
5.作業プロセス
6.利点
6.1. 農薬、化学品、肥料、パーソナルケア製品、オイルなどの関連産業で、50-1000mlの自動充填に広く使用されています。
*写真は参考用です。充填時にキャップはありません。
6.2. 充填ユニットはピストンオフ構造を採用しており、タッチスクリーンでワンクリックで完了し、タンク内の製品を完全に排出でき、クロスコンタミネーションを効果的に回避します。この構造により、シーリングリングの交換も容易になります。
6.3. 最新のPTFEシーリング部品は、耐摩耗性と耐用年数を向上させ、メンテナンスコストを削減します。
6.4. 充填システムは、専用の三方アングルシートバルブ、ステンレス鋼バルブ本体を採用しており、耐腐食性、耐久性に優れ、ドイツの工業規格に準拠しています。シンプルな構造、安定した性能、信頼性の高いシーリング、長期間の製品漏れなし、メンテナンスコストの削減といった利点があります。
6.5. 高標準のプロフェッショナル充填バルブを使用しており、充填速度が速く、充填精度が高いです。バルブ本体はSUS製で、耐腐食性、耐久性、長寿命に優れています。特殊な底部構造とシーリング設計により、漏れがありません。充填バルブは底部シーリング構造を採用しており、接続ねじ部やバルブシーリング部への残留物を回避し、清掃が容易で、残留物を効果的に削減できます。
6.6. JinwangはPLC制御を採用し、サーボモーターが同期ベルト+安定動作のダブルスクリューロッドリフティング構造を駆動し、ピストン運動と充填の高精度を保証します。
6.7. モーターが充填ノズルを駆動します。充填ノズルの高さはタッチスクリーンで調整可能です。
6.8. 充填ヘッドのクイック調整とキャリブレーションマークの装備により、工具なしで調整でき、便利で迅速です。エアパイプと光電センサーには名称が表示されており、メンテナンスと修理が容易です。
6.9. 電子スケール重量フィードバックシステムにより、タッチスクリーンでワンキー操作で容量調整が可能です。（オプション機能）
6.10. 機械全体は、優れた耐腐食効果を持つステンレス鋼304のフレームを使用しています。ステンレス鋼のカバーと強化ガラスのドアは、充填中の汚染された空気が環境を汚染するのを防ぎます。同時に、充填ランスの上部にはΦ120mmの排気口が設けられており、吸引システムに接続されてガスを排出します。
