起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
CCG5000-8TJ
1. はじめに

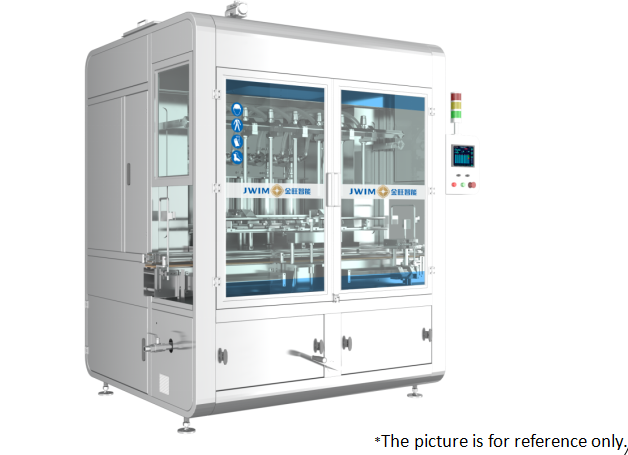

CCG5000-8TSインテリジェントピストン充填機は、あらゆる種類の水、エマルジョン、油懸濁液、懸濁剤、および高粘度材料の包装に適しています。
機械全体はインライン構造で、サーボモーター駆動、容積式計量充填原理により、高精度な充填量を実現します。PLC制御、タッチマンマシンインターフェースにより、機械全体の操作は便利で直感的です。機械全体はアークフレームを採用しており、美しく寛大です。
2. 機械寸法
3. 技術パラメータ
| 1 | 容量 |
1000ml: ≤1800BPH 5000ml:≤800BPH *容量は製品、容器、製品の特性によって異なります。 |
| 2 | 適用ボトルサイズ |
丸ボトル: Φ80-140mm 高さ:140-340mm 平ボトル: 長さ:80-200mm 幅:80-140mm 高さ:140-340mm |
| 3 | 充填量 |
1000-5000ml *充填範囲は製品の特性と製品供給によって異なります。 |
| 4 | 充填精度 |
1000ml:±3g ; 5000ml:±5g *精度は製品、容器、製品の特性によって異なります。 |
| 5 | 製品供給高さ | 2550mm |
| 6 | 製品供給径 | DN40 |
| 7 | 充填ノズル径 | Φ26mm |
| 8 | 最小開口径 | ≥Φ30mm |
| 9 | 空気圧 | 0.6-0.8MPa |
| 10 | 電源 | ~380V 50Hz/2.2KW |
| 11 | 外形寸法 | 2365×1600×2750mm(長さ×幅×高さ) |
| 12 | 重量 | 約1920kg |
4. 電気構成
| SN | 名称 | ブランド | |
| 1 | PLC | シュナイダー | |
| 2 | HMI | シュナイダー | |
| 3 | インバーター | シュナイダー | |
| 4 | サーボシステム | シュナイダー | |
| 5 | カウントセンサー | SICK | |
| 6 | 近接スイッチ | シュナイダー | |
| 7 | 電源スイッチ | シュナイダー | |
| 8 | 圧力計 | SMC | |
| 9 | シリンダー | FTEC | |
| 10 | 電磁弁 | FTEC | |
| 11 | ボタン | シュナイダー | |
| 12 | アラームランプ | シュナイダー | |
| 13 | サーキットブレーカー | シュナイダー |
5. 作業プロセス
6. 利点
6.1. 農薬、化学薬品、肥料、パーソナルケア製品、オイルおよびその他の関連産業における1〜5Lの自動充填に広く使用されています。
6.2. 充填ユニットはピストンオフ構造を使用し、タッチスクリーンでワンクリックで完了し、タンク内の製品を完全に排出でき、クロスコンタミネーションを効果的に回避できます。この構造により、シーリングリングの交換も容易になります。
6.3. JinwangはPLCプログラミング制御、サーボモーター駆動同期ベルト+安定伝送ダブルスクリューリフティング機構を採用し、ピストン運動ストロークの高精度を保証し、正確な充填を実現します。タイミングベルトは埋め込み金属鋼線を採用しており、破損しません。
現在、外国の一流包装メーカーはこの構造を使用しています。市場の類似製品と比較して、通常のモーター+エンコーダーが採用されており、チェーン伝達構造を長期間使用すると、チェーンに引張特性があり、充填精度と機器の安定性に影響します。
6.4. モーターが充填ノズルを駆動します。充填ノズルの高さはタッチスクリーンで調整できます。
6.5. 最新のPTFEシーリング部品は、耐摩耗性と耐用年数を向上させ、メンテナンスコストを削減します。
6.6. 一体鋳造の充填ヘッドを採用し、形状が良く、耐用年数が長いです。耐食性に優れたPTFEホースを使用し、強腐食性材料に適しています。
6.7 機械全体は、完璧な防食効果を持つステンレス鋼304のフレームを使用しています。ステンレス鋼のカバーと強化ガラスのドアは、充填中の汚染された空気が環境を汚染するのを防ぎます。同時に、充填ランスの上部にはΦ120mmの排気口が予約されており、排気ガスを排出するための誘導ドラフトシステムに接続されています。
6.8 機械全体の電気制御システムは、フランスのシュナイダー構成、統合電気制御システムを採用しており、より安定し、信頼性が高く、安全で、グリーンで低エネルギー消費です。
6.9 ボトルが不足している場合、充填機は充填しません。同時に、充填機は背面に協調した光電デバイスを備えています。ボトルの排出不良によりボトルが詰まった場合、ボトルの排出を自動的に一時停止し、後部機器との連動機能を実現します。
