起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
CCG5000-6D
1.紹介

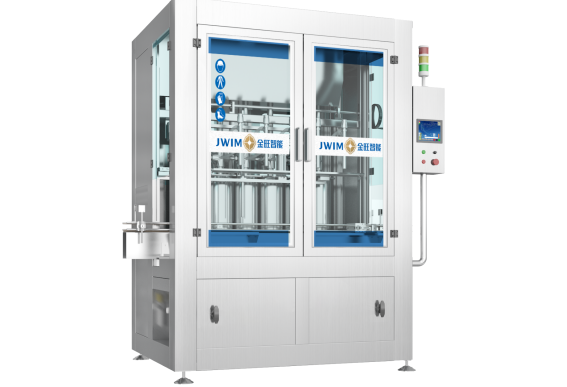

CCG5000-6D インテリジェントピストン詰め機は,様々な水剤と高粘度製品の包装に適しています.サーボモーターとボリュームメーターの詰め込み原理によって駆動されるPLC制御,人間機械インターフェースを採用し,機械全体が操作が簡単です.
2.機械の寸法
3.テクニカルパラメータ
| 1 | 容量 |
1000ml: ≤1200 BPH 5000ml: ≤600 BPH 試験用 * 容量は製品,ドラム,製品特性によって異なります. |
| 2 | 適用可能なボトルサイズ |
丸いボトル: Φ80-140mm 高さ:140-340mm フラット/スクエアボトル: L: 80-200mm W: 80-140mm H: 140-340mm
|
| 3 | 充填量 |
1000〜5000ml * 詰め込み範囲は,製品特性と製品給餌によって異なります. |
| 4 | 精度 を 満たす |
1000ml:±3g 5000ml:±5g * 精度は製品,ドラム,製品特性によって異なります. |
| 5 | 食品の給餌高さ | 2400mm |
| 6 | 食品の供給直径 | DN40 |
| 7 | 充填ノズルの直径 | Φ26mm |
| 8 | ミン 開口直径 | ≥Φ30mm |
| 9 | 空気圧 | 0.6-0.8MPa |
| 10 | 電力源 | ~380V 50Hz/2.2KW |
| 11 | 外的な次元 | 1995×1113×2610mm L×W×H |
| 12 | 体重 | 約2100kg |
4.電気構成
| SN: 税理士 | 名前 | ブランド | 画像 |
| 1 | PLC | シュナイダー | |
| 2 | HMI | シュナイダー | |
| 3 | インバーター | シュナイダー | |
| 4 | サーボシステム | シュナイダー | |
| 5 | 計測センサー | 病気 | |
| 6 | 接近スイッチ | シュナイダー | |
| 7 | 電源スイッチ | シュナイダー | |
| 8 | 圧力計 | SMC | |
| 9 | シリンダー | FTECについて | |
| 10 | 磁気弁 | FTECについて | |
| 11 | ボタン | シュナイダー | |
| 12 | アラームライト | シュナイダー | |
| 13 | 断路器 | シュナイダー |
5.作業プロセス
6.利点
6.11-5Lの農業化学,化学,肥料,パーソナルケア製品,石油およびその他の関連産業の自動充填に使用されています.

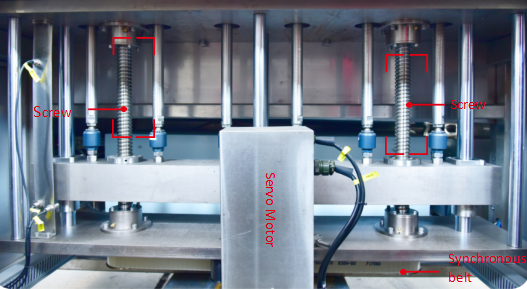

6.2シンクロンベルト + 安定操作のダブルスクリュー棒リフティング構造を駆動し,ピストン運動と詰め物の高精度を保証します. 現在,外国のトップパッケージングメーカーは この構造を採用しています市場にある類似製品と比較して,通常のモーター+エンコーダーとチェーン伝送構造を使用します.詰め物の精度と設備の安定性に影響を与える.

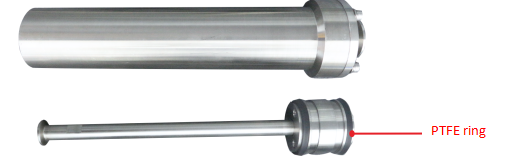

6.4耐腐食性のあるPTFEは,腐食性のある材料に適しています.
6.5機械はステンレススチール304のフレームを使用していますステンレス スチール の 蓋 と 硬化 さ れ た ガラスの ドア は,詰め た 時 に 流れる 汚い 空気 が 環境 を 汚染 する こと を 防ぎ ますその間,尺寸 Φ120mmの排気出口は,充填ランサーの上部に留まり,誘導式抽出システム消耗ガスのために
6.6機械は,フランス・シュナイダー部品を使用し,安定,安全,グリーン,低エネルギー消費の中央制御システムです.

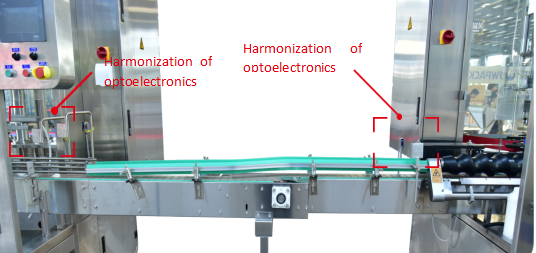

6.7瓶が不足しているとき,詰め機は詰めません.同時に,詰め機は裏側に調整された光電装置を装備しています.瓶の出力が悪いため瓶が詰まった場合自動でボトル出力を停止し,後部機器との接続機能を達成します.
