起源の場所:
中国
ブランド名:
JWIM
モデル番号:
CDP30-8 マイコン充填機

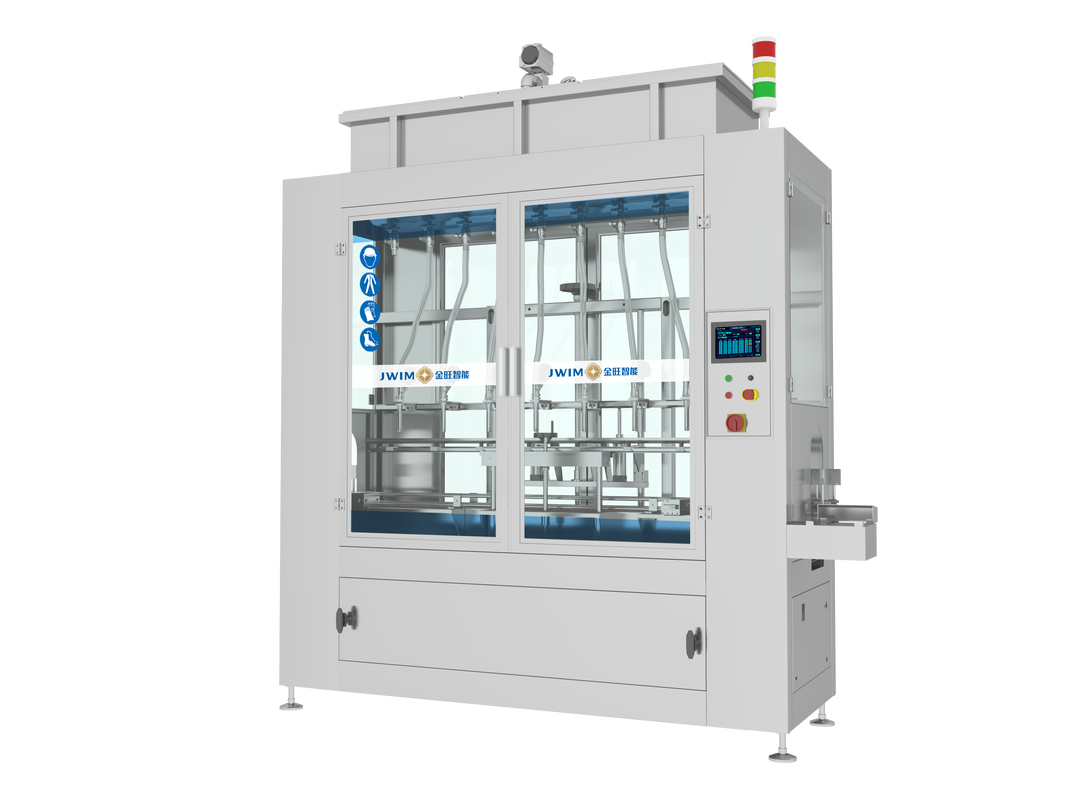

CDP30-8 マイクロコンピューター充填機は、流動性の良いESおよびSC材料の包装用に設計されています。垂直構造と定液面・時間制御機能を備え、精密な充填作業を実現します。PLC制御とヒューマンインターフェースにより操作が容易で、電動スケール重量フィードバックシステムにより体積調整が簡素化されています。
| パラメータ | 仕様 |
|---|---|
| 充填能力 | 1000mlボトル ≤1200BPH | 5000mlボトル ≤500BPH *水媒体、製品サイズ、包装材、材料特性により変動 |
| 適用ボトル | 丸ボトル: Φ40-140mm、高さ140-340mm | 角ボトル: 長さ: 80-200mm; 幅: 80-140mm; 高さ: 140-340mm |
| 充填精度 | ±4g (1000ml); ±10g (5000ml) *測定精度は材料特性、充填量、供給装置により変動 |
| インレット高さ | 2300mm |
| インレット径 | Φ35mm |
| 充填ノズル外径 | Φ12mm |
| 最小ボトルネック | ≥Φ16mm |
| ダイビングダウン距離 | 100mm |
| エアソース | 0.6-0.8MPa |
| 電源 | ~380V 50Hz/0.2KW |
| 外形寸法 | 2365×823×2940mm (長さ×幅×高さ) |
| 重量 | 約700Kg |
| S.N | コンポーネント | ブランド | 画像 |
|---|---|---|---|
| 1 | PLC | シュナイダー | |
| 2 | タッチスクリーン | シュナイダー | |
| 3 | 周波数変換器 | シュナイダー | |
| 4 | カウンティング光電 | SICK | |
| 5 | スイッチング電源 | シュナイダー | |
| 6 | 圧力スイッチ | SMC | |
| 7 | シリンダー | FTEC | |
| 8 | 電磁弁 | FTEC | |
| 9 | ボタン | シュナイダー | |
| 10 | アラームランプ | シュナイダー | |
| 11 | ブレーカー | シュナイダー | |
幅広い適用範囲:獣医薬、ファインケミカル、日用化学品、肥料、石油などの産業における50-1000mLボトルの自動充填に適しています。

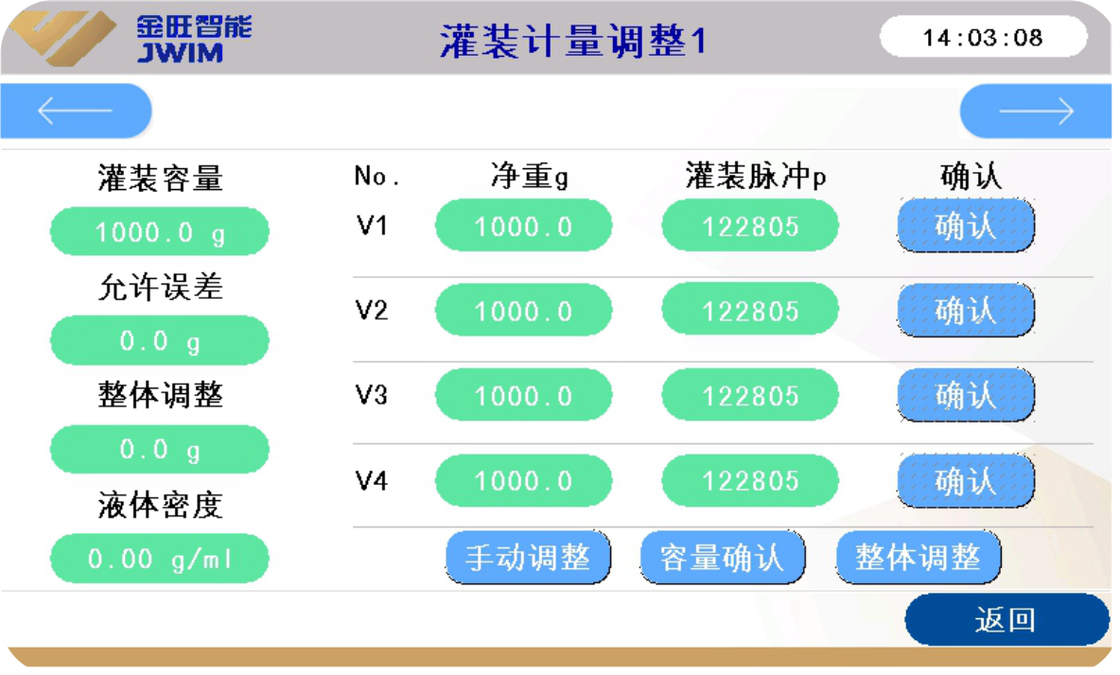

電動スケール重量フィードバックシステム:タッチスクリーン上のワンキー操作で体積調整が可能です（オプション機能）。
プレミアム電気制御システム:シュナイダー製コンポーネントを採用し、統合された電気制御システムにより、安定性、信頼性、安全性、低エネルギー消費を向上させています。
高品質アングルシートバルブ:青島ESG製一体型精密鋳造アングルシートバルブを採用し、外観が美しく、長寿命で、取り付けが容易で、充填量が安定しており、耐久性に優れています。
メンテナンスが容易な設計:材料ボックスの接続部はクイックインストール接続を採用し、清掃とメンテナンスを容易にしています。手動ボールバルブは316素材製で、長寿命です。

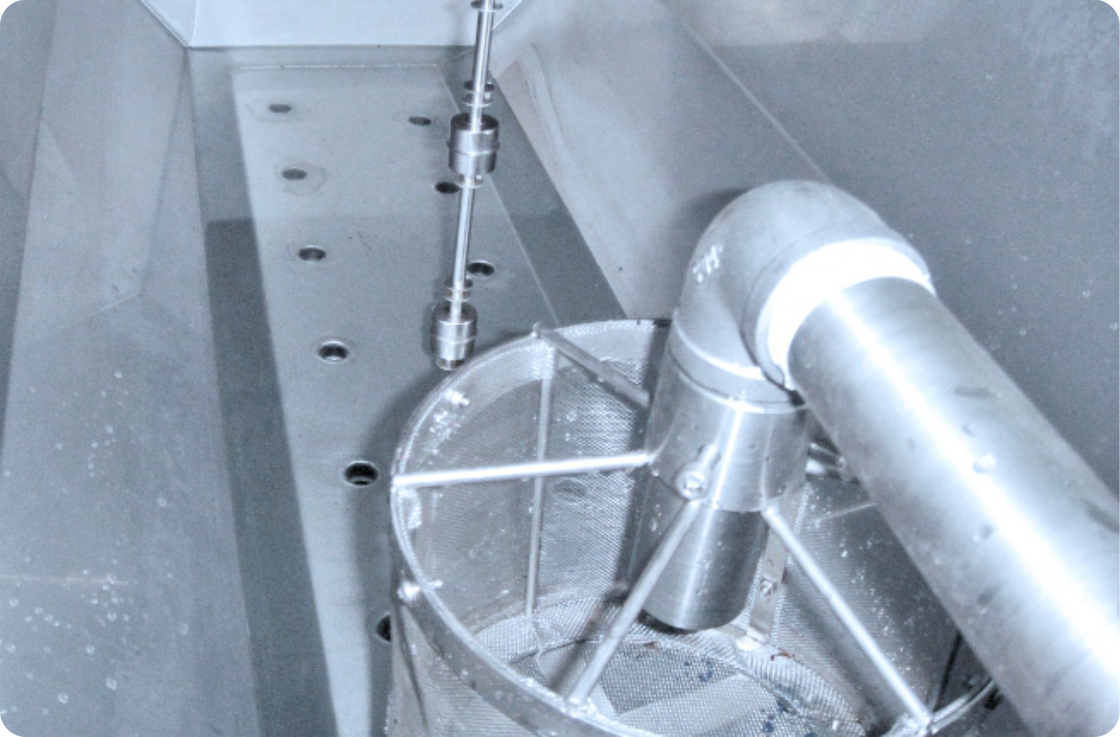

高度なろ過と安全性:取り外し可能なフィルター画面を供給パイプに取り付け、不純物が充填精度やバルブ寿命に影響を与えるのを防ぎます。高液面・低液面検出機能を備え、異常液面防止のための音と光のアラーム装置を備えています。
スマートボトル検出:ボトル不足時には充填しません。協調した光電デバイスを備え、詰まり発生時にボトル出力を自動的に一時停止し、後段設備との連動機能を実現します。
プレミアム構造:機械全体にステンレス鋼304フレームを使用し、優れた防食効果を発揮します。ステンレス鋼カバーと強化ガラスドアは、汚染された空気が環境を汚染するのを防ぎます。ガス排出のために誘引ドラフトシステムに接続するためのΦ120mm排気口を上部に備えています。
