起源の場所:
中国
ブランド名:
JWIM
モデル番号:
CDP-8E マイコンインライン防食重力充填機

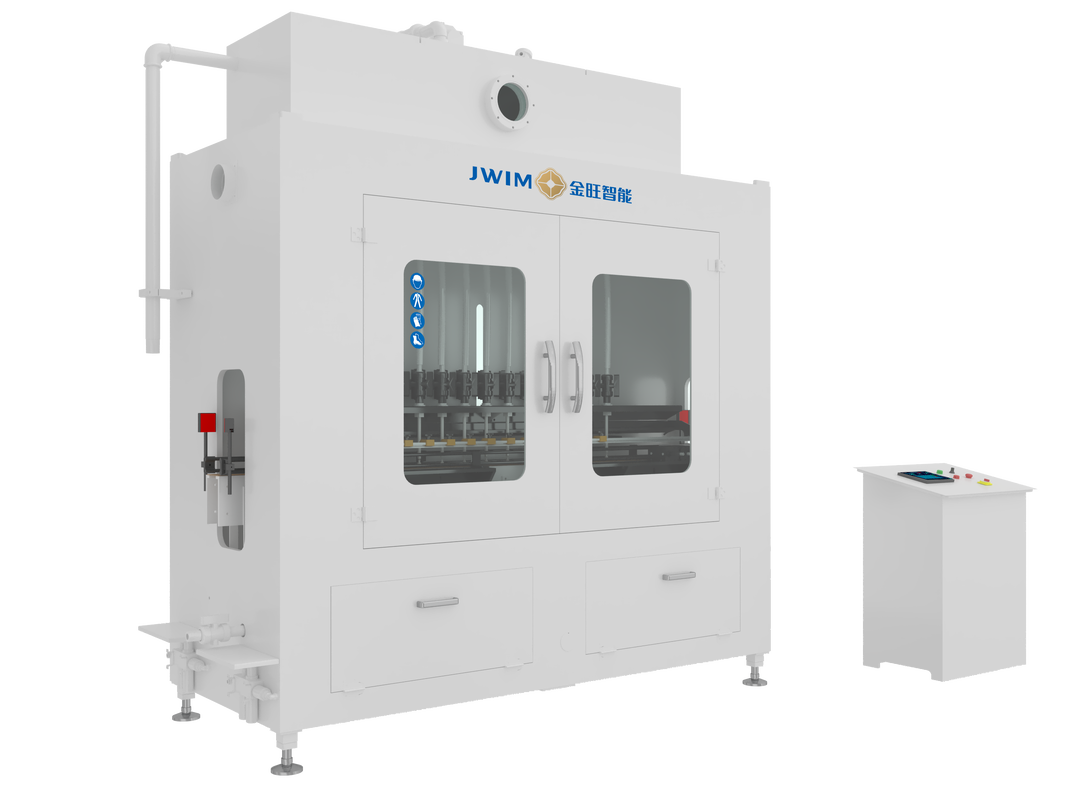

CDP-8E マイクロコンピューターインライン防食重力充填機は、流動性の良い包装材料用に設計されています。定液面とタイミング制御を備えた垂直構造が特徴で、正確な充填作業を保証します。
システムはPLCで制御され、ユーザーフレンドリーなタッチスクリーンインターフェースを備えているため、操作は直感的で簡単です。
| パラメータ | 仕様 |
|---|---|
| 充填容量 | 100mlボトル ≤5000BPH 500mlボトル ≤2800BPH 1000mlボトル ≤2000BPH *水媒体。製品サイズ、包装材料、材料特性などにより異なります。 |
| 適用ボトル | 丸ボトル: φ40-95mm、ボトル高さ 80-230mm |
| 充填精度 | ±1.5g (50ml-100ml); ±3g (100ml-500ml); ±4g (500ml-1L) *測定精度は、材料特性、充填量、供給装置によって異なります。 |
| インレット高さ | 2560mm |
| インレット径 | φ34mm |
| エアソース | 0.6-0.8MPa |
| 電源 | ~380V 50Hz/0.2KW |
| 外形寸法 | 1995*880*2630mm (長さ*幅*高さ) |
| 重量 | 約580Kg |

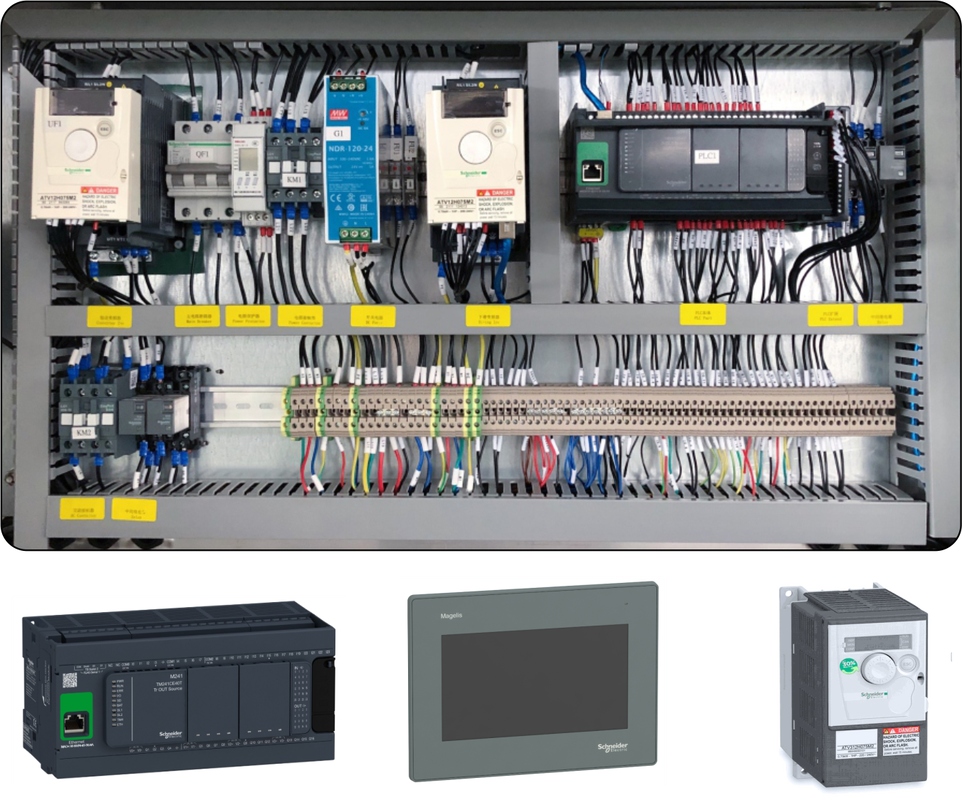

| コンポーネント | ブランド |
|---|---|
| PLC | シュナイダー |
| タッチスクリーン | シュナイダー |
| 周波数コンバーター | シュナイダー |
| カウント光電 | SICK |
| スイッチング電源 | シュナイダー |
| 圧力スイッチ | SMC |
| シリンダー | FTEC |
| 電磁弁 | FTEC |
| ボタン | シュナイダー |
| アラームライト | シュナイダー |
| ブレーカー | シュナイダー |
機械は体系的な充填プロセスに従います:
*フローチャートは参考用です。充填ヘッドの数は実際の構成によります。
流動性の良い腐食性液体の自動充填に最適です。外枠、材料ボックス、供給パイプ、搬送フレーム、充填ヘッド、液面検出コンポーネント、バルブ、ナイフ保持シートは、耐食性PP素材で作られています。
液体貯蔵タンク、シリンダーブロックナイフ、アクチュエータートランジションパーツ、充填ヘッドリフティングコンポーネント、光電ブラケット、ねじ込みパイプ、排気パイプは、優れた耐食性のためにテフロンコーティングが施されています。
強化ガラスドアカバーを備え、機械本体を密閉します。充填ヘッド上の排気システムは、工場からの誘引空気システムに接続して、充填プロセス中に発生する廃棄ガスを安全に排出できます。
泡立ちやすい材料の泡立ちを抑え、材料のオーバーフローによるボトル口の汚染を防ぎます。
統合された電気制御システムは、安定した信頼性の高い、安全でエネルギー効率の高い操作を、低消費電力で保証します。
すべての気管と光電コンポーネントには、メンテナンスと修理を容易にするために明確なマーキングが施されています。
音と光のアラームデバイスを備えた高低液面検出を含み、異常な液面を防ぎます。日本のSMC圧力検出機能を備え、圧力が設定値以下になると自動的に装置を停止し、アラームをトリガーします。
