起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
GXG-3-1K

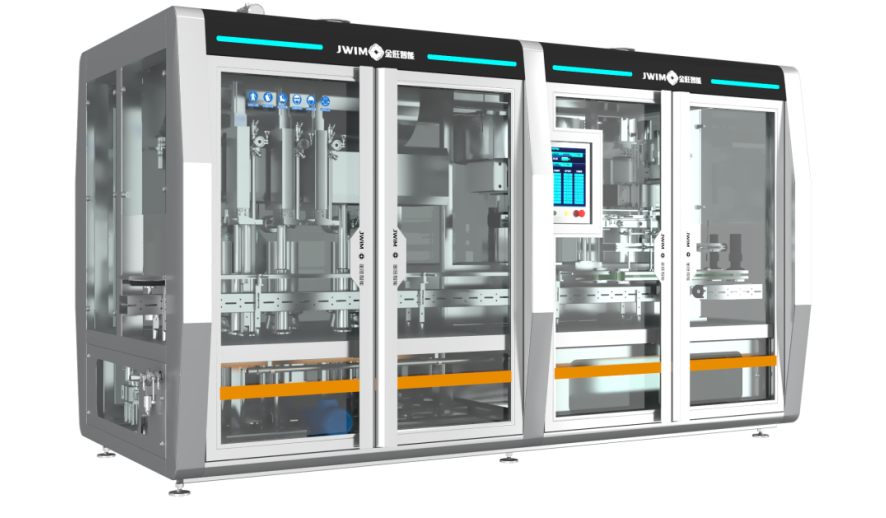

GXG-3-1K 追従式 充填・キャッピング機
1.概要
GXG-3-1K充填・キャッピング機はインライン構造を採用しています。充填部にはサーボモーター駆動による追従充填および容積計量充填原理を採用し、充填の高速化と高精度化を実現しています。
キャッピング部は、給瓶、キャップ供給、キャッピング、排出を統合し、追従移動式キャッピングを採用しているため、キャッピング工程でボトルやキャップを傷つけることがなく、高いキャッピング効率、高い合格率、スムーズな動作を実現します。
2.機械寸法
3.技術仕様
| 1 | 充填速度 |
5L:≤1000 BPH *能力は製品、容器、製品の特性により異なります |
| 2 | ボトルタイプ |
丸型ボトル：直径 Φ80-140mm、高さ：140-340mm 平角ボトル：長さ 80-140mm、幅 80-200mm、高さ 140-340mm |
| 3 | ボトルキャップ仕様 |
直径 Φ20-70mm、キャップ高さ 20-40mm *推奨キャップ高さはキャップ直径を超えないこと。 |
| 4 | 計量精度 |
≤±5g (5L) *計量精度は材料特性、充填量、供給装置によって異なります。 |
| 5 | 供給口高さ | 2300mm |
| 6 | 供給口径 | Dn50 |
| 7 | 空気圧 | 0.6-0.8MPa |
| 8 | 電源 | ~380V 50Hz/11KW |
| 9 | 外形寸法 | 4175×1490×2150mm(L×W×H) |
4.電気構成
| 項番 | 名称 | ブランド | |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | インバータ | Schneider | |
| 4 | サーボシステム | Schneider | |
| 5 | シリンダ | FTEC/AIRTAC |
5.
特長
5.1 優れた汎用性： 農薬、ファインケミカル、日用化学品、肥料、油脂などの業界における1〜5Lボトルの自動充填およびキャッピングに広く使用されています。
5.2 高速処理： 自動追従充填を採用しており、ボトルを停止させることなく移動中に充填を完了するため、液揺れを防ぎます。
5.3 高い安定性： ダブルサーボモーターが充填機構を上下左右に駆動し、ラインを停止させることなく充填プロセスの安定性を確保します。
5.4 吐出パイプにはプロ仕様の白金加硫シリコン鋼線ホースを採用しており、業界の衛生要件を満たしています。充填バルブにはプロ仕様の三方弁を採用し、液垂れのない充填を実現します。
5.5 製品品質の向上： 輸入モーションモジュールコントローラーを採用して追従キャッピング方式を制御することで、キャッピングがより安定し、ノンストップ処理により液揺れがなく、ボトルの口、ボトル本体、コンベアベルトの汚染を防ぎ、製品品質と生産能力を向上させます。
5.6 サーボモーター制御のベルト式ボトル振り分けを採用し、ボトルの位置決めをより正確にし、キャッピングの高い合格率を確保します。
5.7 専用のキャップグリッパーを採用してキャップを把持し、キャッピングトルクは調整可能です。グリッパーの内側には耐摩耗性ゴムが設計されており、キャッピング工程中のキャップの損傷を効果的に防ぎます。
5.8 機械全体に最新のシュナイダー製電気制御システムを採用しており、安定した制御と比較的低いエネルギー消費を実現しています。
