起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
GXT1000-4CK

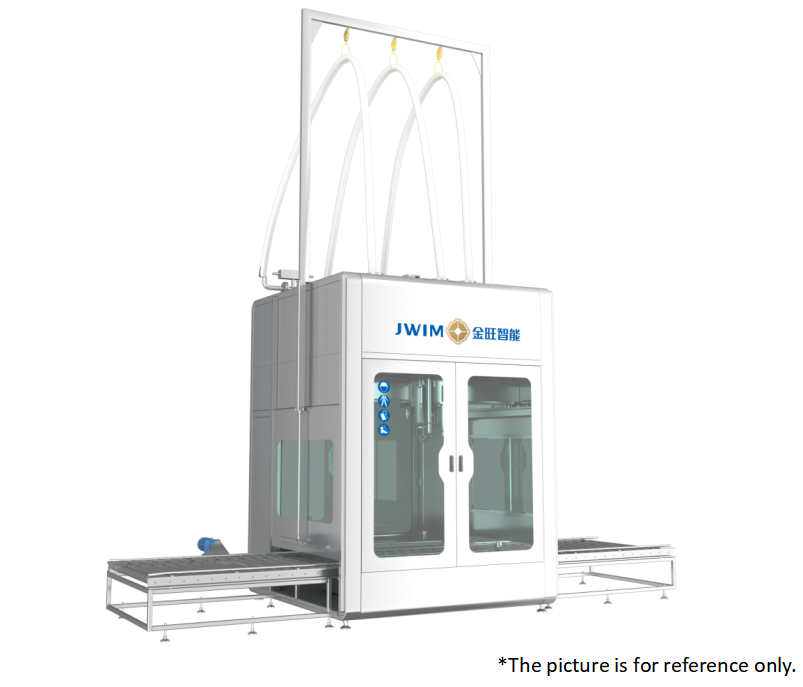

GXT1000-4CKVイーサールS探すF について病気& C についてアップリング M についてアキイン
1.紹介
この装置は,ボトル口の位置付けのための視覚アドレスの方法を採用し,高度に自動構造設計,一台のマシンでキャップ卸し,詰め込み,キャップを統合,操作者の労力を大幅に削減し 環境汚染を軽減します多くの種類の液体の自動充填のニーズを満たし,泡のない液体と泡のある液体の充填を満たすことができます.
計測装置は,重量化方法を用いて,現在の充填量をリアルタイムに監視し,制御装置へのフィードバックをします.設定されたデータに従って,より大きな詰め仕様のための迅速で正確な詰めを実現するために,高速で遅い詰め制御信号を出力する.
2.容器の記入情報
| 項目分類 | 小型開閉鋼ドラム GB/T325.5-2015 | プラスチックドラム B GB18191-2008 | |
| バレルのサイズ (mm) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
| 注射口の大きさ (mm) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| ほか | 容量 L* | 200 | 200 |
3.容器の記入情報
| 名前 | Pアラメテr | Rエマークス |
| 名義体積 (L) | 1000 | |
| 名義体積 (L) | 1050 | |
| 長さ (mm) | 1200 | |
| 幅 (mm) | 1000 | |
| トレイの高さ (mm) | 1160 | |
| 充填出口直径 (mm) | 150 | |
| 放出口直径 (mm) | 50 | |
| フォーク開口 (mm) | 100 | |
| マッピングプレート (片) | 1 | |
| 内包装の重量 (kg) | 14.0 | |
| 総重量 (kg) | ~54 |
4.テクニカルパラメータ
| 1 | 充填範囲 | 200〜1000kg |
| 2 | 漸進 的 な 価値 | 200g |
| 3 | 精度 を 満たす | <±1‰ * 1 |
| 4 | 充填速度 | 200L: ≤35BPH 1000L:≤9BPH* 2 |
| 5 | 制限の仕様 | 200LBバレルΦ50-Φ70mm トンバケットの蓋Φ150-Φ200mm |
| 6 | 適用可能なバケツ直径 | 200LBバレル:550-600mm トンバケツ:1000×1200×1100mm |
| 7 | バケツの高さ | 900~1100mm |
| 8 | 環境温度範囲 | 0〜40°C |
| 9 | 相対 の 湿度 | 56~78% 凝縮しない |
| 10 | 電源 | ~380V 50Hz/5KW |
| 11 | 空気圧 | 0.6-0.8MPa |
| 12 | 物質 的 圧力 | ≤0.2MPa |
| 13 | 給餌開口の高さ | 2830mm |
| 14 | 給餌口の直径 | Dn50 標準フレンズ |
| 15 | 全体の次元 | 2500×2600×3600mm ((LxWxL) |
*1標識の精度は,機器が工場を出る前の水検査の精度です.
実際の詰め精度は,顧客の材料粘度,温度,入力圧力安定性,その他の現場条件によって異なります.
* 2 工場から水検査容量まで出る前に,機器に基づいて,標識された容量
顧客サイトからの入力パイプ圧力,流量サイズによる実際の詰め込み速度. 顧客サイトからの入力パイプライン圧力,流量サイズ,材料の粘度と泡,
液体表面の詰め込みと液体表面の下の詰め込み,樽の下の詰め込み,その他の構成要件も実際の容量に影響します.
5.電気構成
| SN: 税理士 | 名前 | ブランド | 画像 |
| 1 | 計量システム | メッテル・トレド | |
| 2 | PLC | シュナイダー | |
| 3 | タッチスクリーン | シュナイダー | |
| 4 | インバーター | シュナイダー | |
| 5 | 光電力を数える | 病気 | |
| 6 | 接近スイッチ | シュナイダー | |
| 7 | 圧力スイッチ | SMC | |
| 8 | 磁気弁 | FTECについて | |
| 9 | ボタン | シュナイダー | |
| 10 | 警告灯 | シュナイダー | |
| 11 | ブレーカー | シュナイダー |

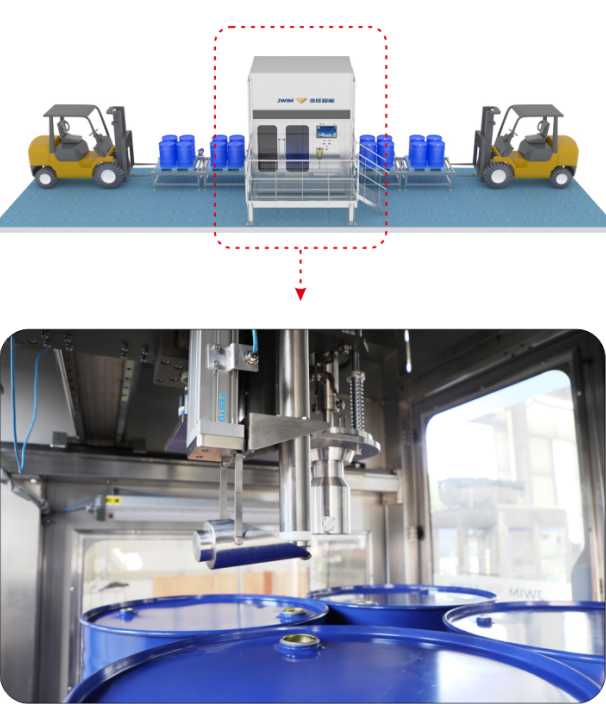

6.200L 充填モード
フリーランスのパレット 4個空の樽を詰め込み 自動で口を探し 蓋を外すスロープラスシャットオフバルブの数, 詰め頭上昇, 自動でキャップの口を探し, 満タンバレル, 空きバレル.

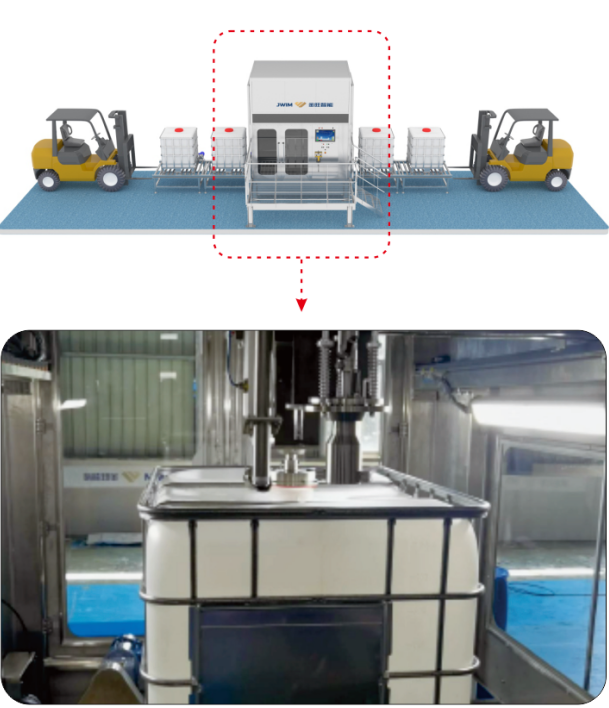

7.タンタン 充填モード
片頭空の樽のパレット 詰め込み機の位置 視覚的な自動検索 口をキャップを卸す 自動補給頭 自動補給頭スロープラスシャットオフバルブの量,詰め頭上昇,キャップの口の自動検索,樽から満タン,桶を空ける.
8.
利点
8.1高精度計量と詰め込みシステムを採用する(アメリカンメッテル・トレド・ロード・セル)充填と測定の高度な精度を確保する.

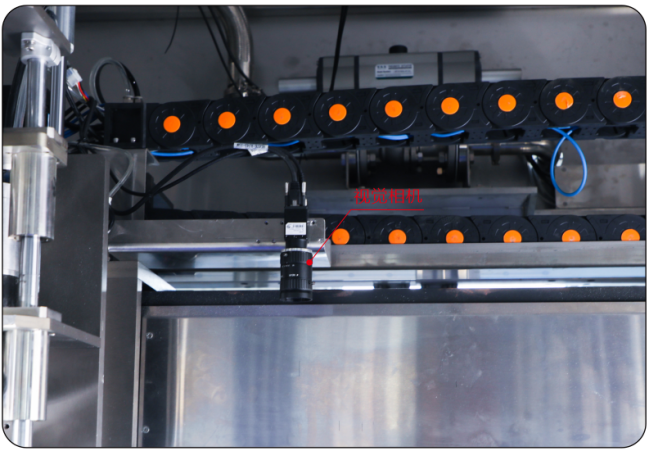

8.2視覚位置付けとアドレス設定:タンクスタンドに4本分のパレットを入れ 産業用カメラを通って口を見つけ 蓋を外し 詰め込み 蓋を入れます

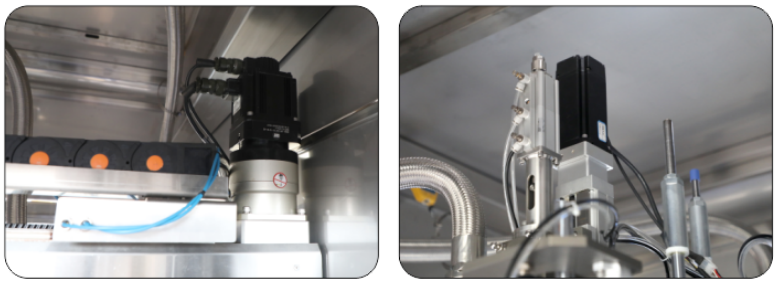

8.3正確な位置付け:充填頭の水平および垂直転移と引き上げは,総通過率を確保するために,サーボモーターによって制御される.
8.4広く適用可能:詰め込みと蓋は2つの構造,つまり,1つの詰め込み頭,1つの詰め込み頭200Lの太鼓と1つの詰め込み頭1tonの太鼓で,各太鼓の要件を満たすことができる.
8.5滴らない満たし完了後,液体受容器は自動で満たし頭上の残留物質を収集し,満たしシステムに滴滴がないことを確認します.

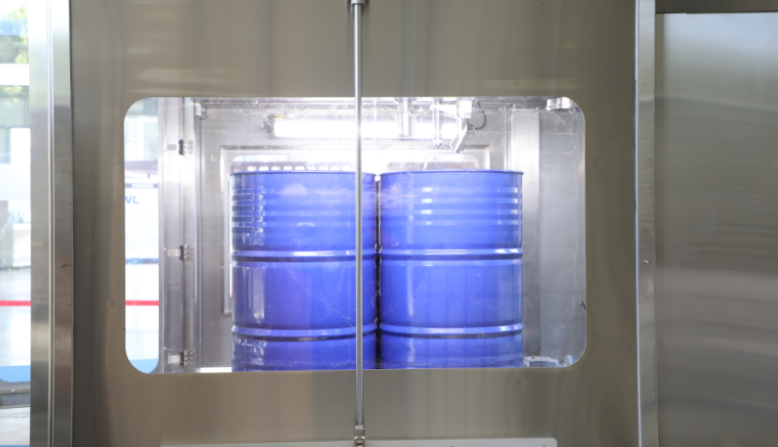

8.6自動スライドドア:空のドラムがドラムロールで運ばれると,スライドドアが自動的に開けられ,空のドラムが自動口検ステーションに運ばれます.
8.7 計測の精度が計測速度全体に影響を及ぼさずに確保されるため,速くて遅い充填速度を採用する.モジュールダイブメカニズムにより,液体の表面上または下を充填する.発泡しない材料や軽く発泡する材料の詰め物用に適しています.

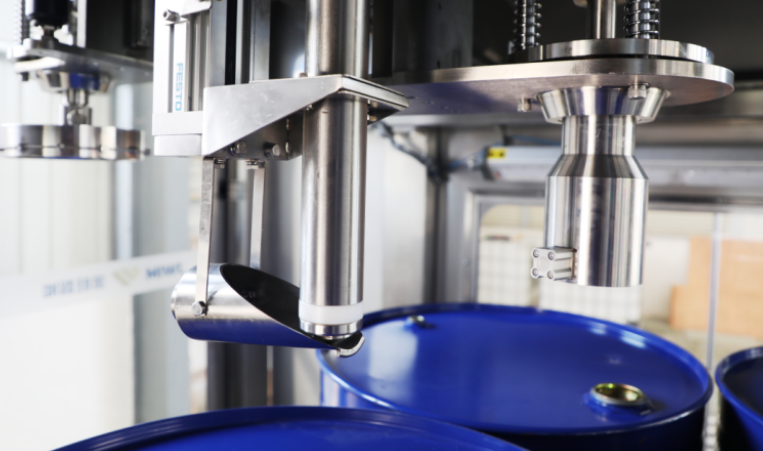

8.8 充填頭には,現場職員に適時に調整することを思い出させる,桶に衝突する警報機能が採用されている.カップヘッドは柔軟なバッファーと自己位置口探知装置で設計されています効果的に上限通過率を向上させる.

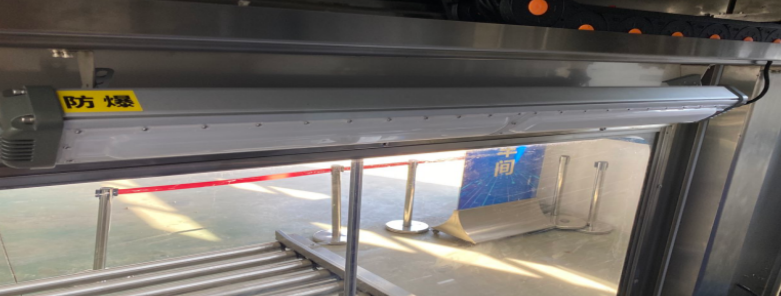

8.9 主機は,爆発防止照明を装備しており,その照明は夜間作業に便利であり,同時に爆発防止の要件を満たす.
8.10 機械全体が最新のシュナイダー電気制御システム安定した制御と比較的低エネルギー消費
