起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
GX-16-6B

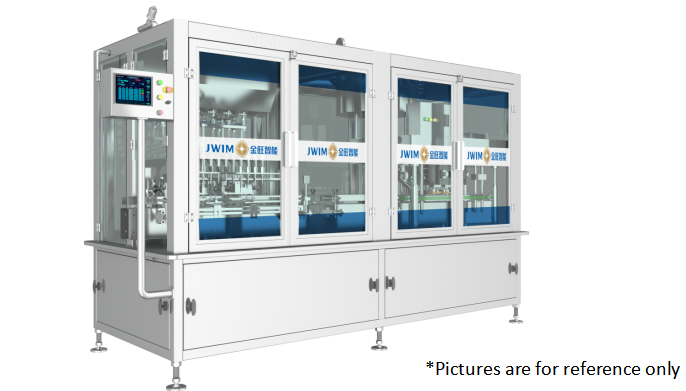

GX-16-6B 一体型充填＆ キャッピングマシン
1.概要
GX-12-6B 自動充填・キャッピング一体機は、充填部にサーボモーター駆動と容積計量充填方式を採用し、高精度な充填量を実現しています。PLC制御を採用しており、すべての操作はタッチパネルで行えます。キャッピング部は、キャップ供給、キャップ掛け、プレッシャー、クランプ、コンベアで構成されています。
本機はコンパクトな構造で設置面積が小さく、充填とキャッピングを一台に統合しています。SUS304フレームと強化ガラスドアカバーを採用し、より安全で環境に優しく、清掃も容易です。
2.機械寸法
3.技術仕様
| 1 | 生産能力 |
20ml: ≤4500 BPH 生産能力は製品、容器、および製品の特性によって異なります |
| 2 | 適用ボトル | 直径: Φ20-60mm 高さ: 50-150m |
| 3 | 適用キャップ | キャップ直径: Φ20-50mm 高さ: 15-40m |
| 4 | 充填精度 |
20ml:±0.5g *生産能力は製品、容器、および製品の特性によって異なります |
| 5 | 原料供給高さ | 1980mm |
| 6 | 原料供給口径 | Φ26mm |
| 7 | 充填ノズル外径 | Φ9mm |
| 8 | 最小開口径 | ≥Φ13mm |
| 9 | 空気圧 | 0.6-0.8MPa |
| 10 | 電源 | ~380V 50Hz/2.95KW |
| 11 | 外形寸法 | ~1100Kg |
| 12 | 重量 | 3420×1180×2078mm(L×W×H) |
4.電気構成
| No. | 名称 | ブランド | |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | インバータ | Schneider | |
| 4 | サーボシステム | Schneider | |
| 5 | シリンダ | FTEC/AIRTAC |
5.
特長
5.1 農薬、化学品、肥料、パーソナルケア用品、オイル、その他関連業界における20〜100mlの自動充填およびスクリューキャッピングに広く使用されています。
5.2 制御システムには仏シュナイダー社製を採用しており、統合制御システムはより安定し、安全で環境に優しく、低エネルギー消費を実現しています。
5.3 Jinwangは、シュナイダー製PLC制御、サーボモーター駆動の同期ベルト＋安定稼働するダブルスクリューロッド昇降構造を採用し、ピストン動作と充填の高精度を確保しています。
5.4 100mlピストンにより、微量の充填精度を確保します。
5.5 スクリューキャップ部は汎用性が高く、調整が便利で、特別な型替え不要で経済的です。最新のキャッピングホイール素材はキャップに傷を付けません。成型クランピングベルトは耐久性に優れています。
5.6 キャップソーターには自動検出装置が装備されており、キャップが不足するとキャップエレベーターが自動的に起動します（キャップエレベーターとの連動可能）。これにより、キャップの安定供給を確保します。
