起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
CC300-2-2
CC300-2-2 定量重量詰め機
1.紹介
CC300-2-2 固定量重量詰め機は,体重を採用し,現在の詰め量をリアルタイムで監視し,制御器へのフィードバックをします.設定されたデータに従って高速で遅い詰め制御信号を出力し,大型容器の高速で正確な詰めを実現する泡と泡なしの両方の様々な液体自動充填のニーズを満たすことができます. 一方,自動キャップの卸荷とキャピングを実現することができます.

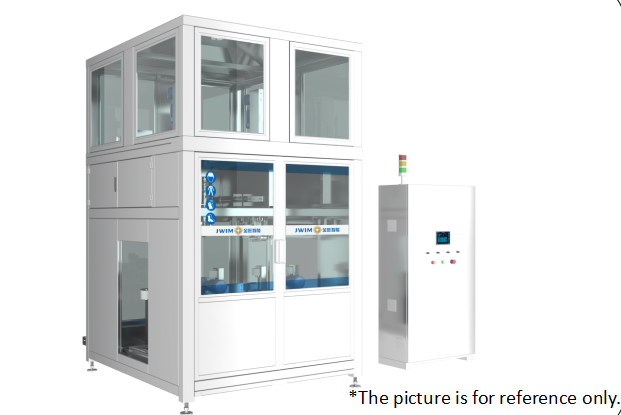

2.機械の寸法
3. 容器の記入情報
分類
| 小型開口/閉ざされた鋼製のドラム GB/T325.5-2015 | B型プラスチックドラム | |
ドラムの寸法 (mm) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
注射口の大きさ (mm) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| その他 | L* | 200 | 200 |
4.テクニカルパラメータ
| 1 | 容器開口直径 | Φ55~65mm |
| 2 | 容器直径 | タンクの記号表を参照してください. *カスタマイズも可能です. |
| 3 | 充填範囲 | 200L
|
| 4 | 分割値 | 100g |
| 5 | 精度 を 満たす | ±0.1% *1
|
| 6 | 容量 | 40-45ドラム/時間 ((200L) *2
|
| 7 | 食品の給餌高さ | 2908mm |
| 8 | 空気圧 | 0.6-0.8MPa |
| 9 | 電力源 | ~380V 50Hz/3KW |
| 10 | 外的な次元 | 1800×1760×3255mm (L×W×H) |
| 11 | 体重 | 約1200キロ |
*1 標識された精度は,機器が工場を出る前の水検査の精度です.
実際の詰め精度は,顧客材料の粘度,温度,入気圧安定性,その他のフィールド条件の影響により異なります.
*2 標識された容量は,機器が工場を出る前に水で試験する容量に基づいています.
実際の詰め込み速度は,顧客の現場からの入管管圧と流量による.
材料の粘度と泡因子は異なる.表面充填と地下充填と底部充填などの構成要件の違いは,実際の生産能力にも影響します.
5.電気構成
| SN: 税理士 | 名前 | ブランド | |
| 1 | 計量システム | メッテル・トレド | |
| 2 | PLC | シュナイダー | |
| 3 | HMI | シュナイダー | |
| 4 | インバーター | シュナイダー | |
| 5 | 計測センサー | 病気 | |
| 6 | 接近スイッチ | シュナイダー | |
| 7 | 圧力計 | SMC | |
| 8 | シリンダー | FTECについて | |
| 9 | 磁気弁 | FTECについて | |
| 10 | ボタン | シュナイダー | |
| 11 | アラームライト | シュナイダー | |
| 12 | 断路器 | シュナイダー |
6.利点
6.1プロセス: 手動ドラムの配置 自動ドラムの給餌 自動キャップの卸荷 自動重量充填 自動キャッピング 自動ドラムの放出 (注:キャップの卸荷後,カップコンベヤーを通してキャピングステーションでキャップが準備されています).

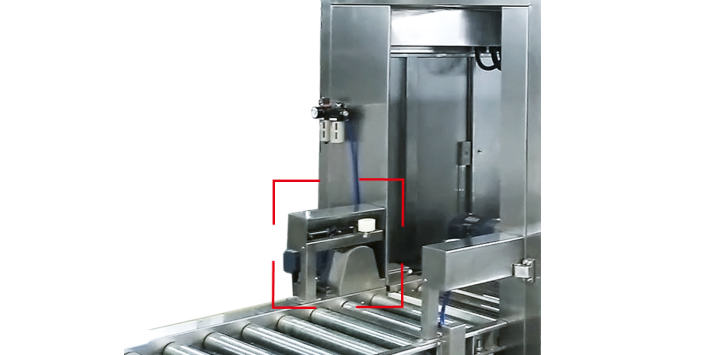

6.2ドラムの供給,ドラムの分割とドラムの保持機構両側からシリンダーを採用し,接続棒メカニズムを押し,正確な固いドラム分割と空ドラムのためのバケツ保持メカニズムを達成詰め終えたら,満タンドラムが次の駅に運ばれると,バケツを保持するシリンダーは引き上げられ,空っぽのバケツは詰め機に入ります.

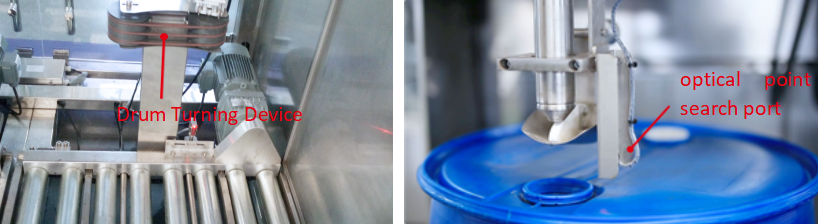

6.3ローラー,自動キャップの卸荷,詰めノズルを自動的にドラムの開口を狙って,詰めノズルをダウン,快速で遅い詰め込みタンクが満たされ,自動キャップが加わります. タンクが満たされたタンクは空タンクに入ります.

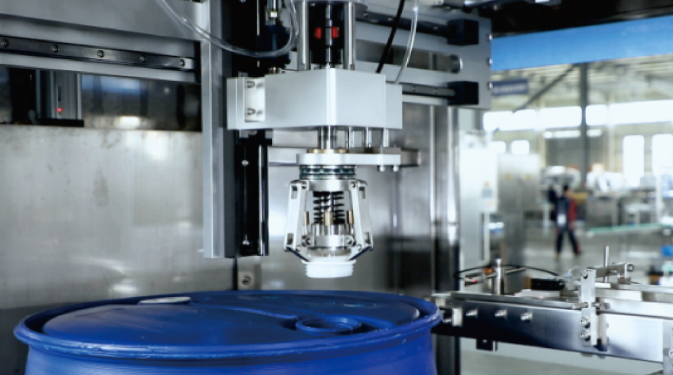

6.4. 自動キャップの卸荷とキャピングシステム: それは自動キャップの卸荷とドラムへのキャピングを行うことができます. (防水キャップは手動で操作する必要があります)
6.5総填充速度に影響を及ぼさず,填充の精度を保証するために,高速でゆっくりとした填充バルブが採用されています.液体の表面上や下で満たせる泡のない製品や軽く泡のある製品で満たすのに適しています.
6.6高精度:重量補給 (US Mettler Toledo Weighing Sensor) で,高精度補給を保証する.

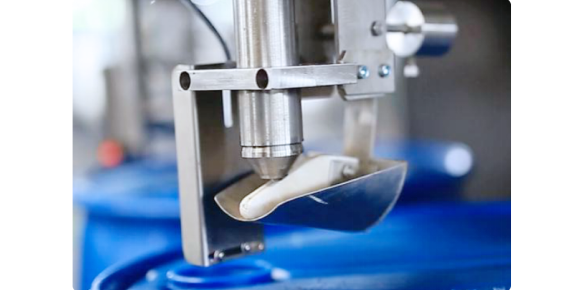

6.7充填頭には,回転する液体カップが装備されています.液体カップは,製品が漏れ,容器を汚染するのを防ぐために,詰め頭に残留物質を集めます..
6.8機械は,フランスのシュナイダー制御システムを使用し,動作安定性を制御します. 一方,制御システムは,低エネルギー消費です.他のメーカーが使っている様々なブランドと比較すると,フランスシュナイダー制御システムは,高いレベルの保護,安定した信頼性と安全レベル,使用寿命,特にフォローアップアップアップグレードのマッチングのより多くの利点があります.
6.9機械の上部には空気出口があり,その出口は顧客の気配線システムと接続され,ワークショップの生産環境を確保できます.
6.10複数の作業ステーション: 市場での長年の経験によると,機械はキャップの卸荷,キャップと詰め物を分離することができます.各アクションは,高効率を達成するために,別々に動作します.精度と偏差がない.
