ロータリー構造とキャップグラバー技術を利用した、正確かつ迅速な充填作業を実現する農薬充填機

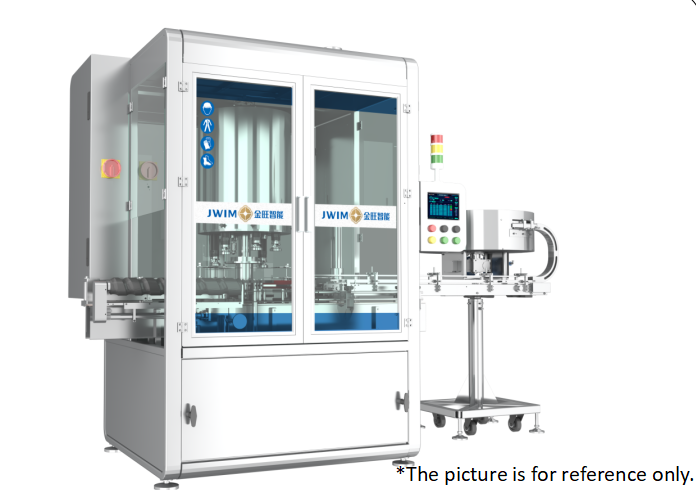

FX-6AS 自動ロータリーキャッピングマシン

1.はじめに

本機は、バレル供給、キャップ管理、キャッピング、バレル排出を統合し、キャップ把持位置決めキャッピングを採用しており、機械全体がロータリー構造です。キャッピングプロセス中に、バレルに損傷がなく、キャップに損傷がない現象、高いキャッピング効率、高い合格率、スムーズな操作、幅広い用途があり、同様の外国製品と比較できます。

本機は、ガラスまたはプラスチック製の各種仕様のドラム缶の自動ねじ込み外側キャップに適しており、キャップグラバーを使用してスクレーピングプレートで搬送されたキャップを掴み、ドラムの回転プロセス中に外側キャップのねじ込みを完了します。機械全体がPLC制御、タッチヒューマンマシンインターフェースを採用しており、便利で直感的な操作が可能です。

2.機械寸法

3.技術パラメータ

4.電気構成

5.作業プロセス

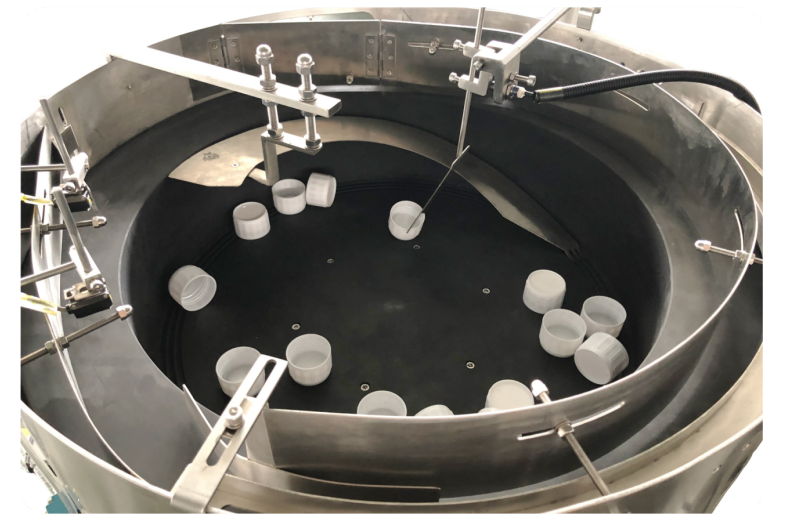

①キャップ管理（ターンテーブル式キャップ管理、正キャップはドロップキャップ溝へ、負キャップはキャップ管理装置へキックバック）

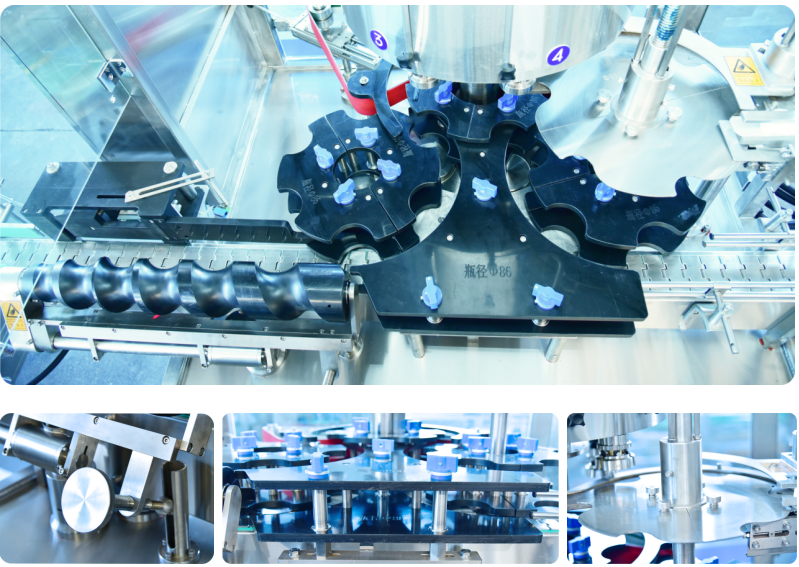

②バレル供給（スクリューを使用してバレルを分離して供給）

③キャップ供給（キャップコンベア上のキャップは、キャップスクレーピングディスクによってキャップグラビングトラックに掻き出されます）

④キャップ把持（レール上のキャップを把持ツールで掴み、キャッピング準備完了）

⑤キャッピング（キャッピング開始、スターホイールディスクで位置決め）

⑥バレル排出（ねじ込み終了、バレルはバレル排出スターホイールディスクによって装置から排出されます）

6.適用バレルタイプ

農薬、動物用医薬品、ファインケミカル、日用化学品、肥料、油などの産業で広く使用されている50-1000mlの自動キャッピング。

7.利点
7.1 高いキャッピング合格率、調整可能なトルク、便利で高速、良好な安定性。

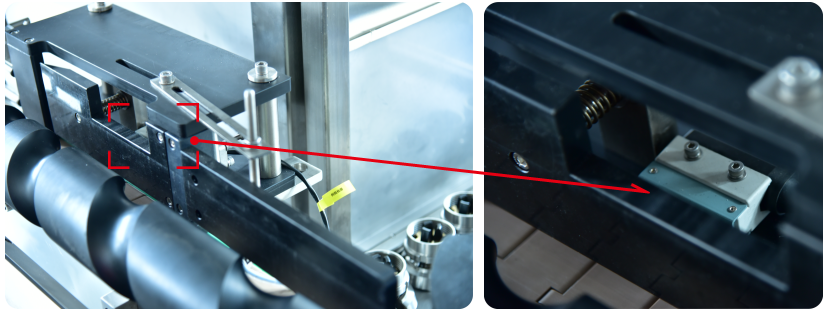

7.2 優れた汎用性：異なるタイプのキャップには、対応するスクリューキャップ把持ヘッドが選択され、盗難防止キャップ、ストローハットキャップにも適用可能です。7.3 クイックフィット金型設計、工具なしでの金型交換、および異なるバレルタイプに応じてロゴを刻印した金型、バレル仕様の交換がより便利で迅速、バレルタイプ切り替え時間が短い。7.4 安全生産に基づく ①キャッピングマシンには、逆さまボトル、ボトル詰まり検出スイッチが装備されており、逆さまボトルまたはボトル詰まりが発生した場合、装置は自動的にシャットダウンし、ツイストまたはスターホイールの損傷を防ぎます。

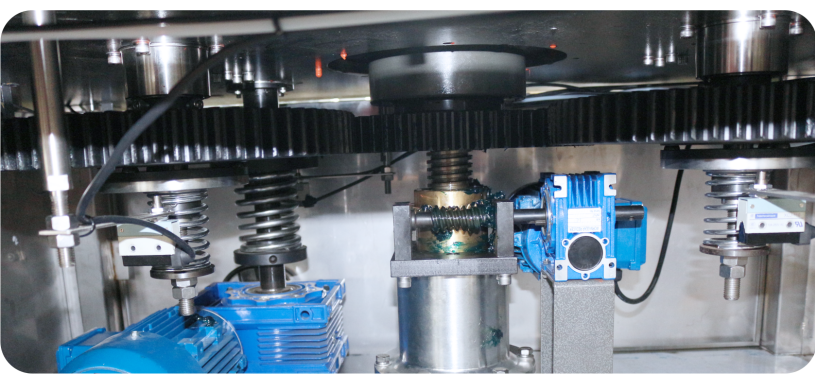

②すべてのドライブにはクラッチリミット保護スイッチが装備されており、ボトルスターホイールの詰まりバケットまたはスピンドルートルク過負荷の出入り時に自動クラッチとシャットダウンアラームが発生し、装置の損傷を防ぎ、耐用年数を向上させます。市場の他の同様のキャッピングマシンにはこの機能はありません。7.5 人間化された設計：世界のトップキャッピングマシンメーカーAROL（Kronesキャッピング特殊サポート事業）の設計構造を参照し、自動モーターリフト（タッチスクリーンまたはポインティングボタン）+半自動ハンドルリフトおよび調整モードをサポートし、仕様の調整を便利かつ迅速に行います。現在市場の同様のキャッピングマシンは、手動調整のみで自動リフト機能がないか、または三角ベルトドライブを使用しており、動力がないと手動でリフトできず、調整がより煩雑です。7.6 機械全体がフランス製シュナイダー構成を採用し、統合された電子制御システムにより、より安定し、信頼性が高く、安全で、グリーンで、低エネルギー消費です。

7.7 光電検出キャップ管理システム、シンプルで安定した調整、高い合格率。特大サイズのキャップストレッチャー、より多くのキャップ収納容量、より安定したキャップストレッチャー。7.8 キャップをねじ込む前に窒素充填機能を追加でき、予約されたパイプラインを顧客の窒素源に接続できます。（この機能はオプションです）
