起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
DGD-220BJ
DGD-220BJA について異性菌H水平型プリフォームバッグパッキングマシン
1.紹介

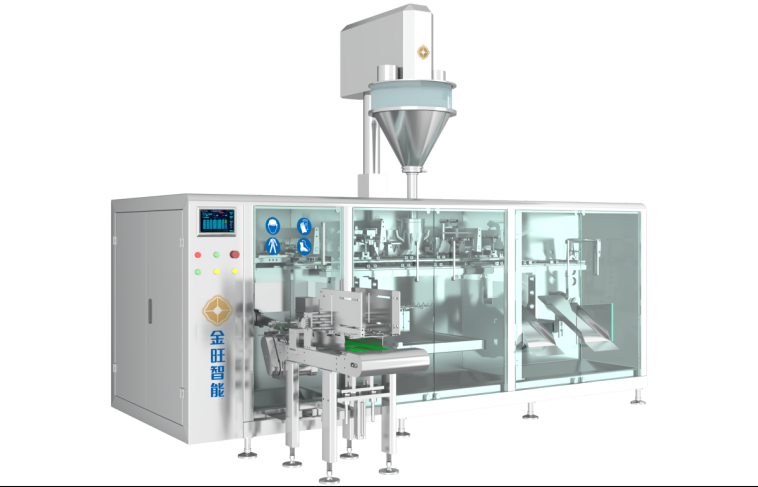

DGD-220BJ オートマティック水平式プリフォームバッグパッキングマシンには,バッグを拾うメカニズム,バッグを開けるメカニズム,吹くメカニズム,充填メカニズム,熱密封,冷密封と形付け各メカニズムの調整された動作は,機械的な結合とキャム構造を通じて完了し,位置信号はメインシャフトのエンコーダーによって戻されます.プログラム可能なPLC制御下袋の取り出し → 袋の開き → 検出 → 詰め → 密封 → 完成品の機能が実現されます.
機械は合理的な設計と新しい外観を持っています.それは弧形のフレームを採用し,完全な除塵システムで装備されています.製造の安全性及び環境保護の要件を満たしているもの同時に,フィルラーを交換することで,このマシンで粉末や粒子のような様々な材料の自動充填が実現できます.各種のプリメイドバッグ製品の製造のためのパッケージングに適しています.
2.装置の寸法
3.テクニカルパラメータ
| 1 | 生産能力 |
100g: 45-50パック/分 200g: 35-45パック/分 500g: 25~35袋/分*実際の生産能力は,製品のサイズ,包装材料,材料特性などによって異なります. |
| 2 | 適用範囲 | 最小120×140mm 最大215×300mm |
| 3 | 梱包容量 | ≤500g*詰め込み容量範囲は,原材料と供給装置の物理特性によって異なります. |
| 4 | 精度 |
50g, ±0.5g; 100-200g, ±1g; 300-500g, ±3g *測定精度は,材料の特性,充填体積,供給装置によって異なります. |
| 5 | 空気圧 | 0.6-0.8MPa |
| 6 | 空気消費量 | 700L/分 |
| 7 | パワー | ~380V 50Hz/4.5KW |
| 8 | サイズ | 3350×2180×1400mm ((L×W×H) *粉末補填装置を含まない |
| 9 | 体重 | 約4500kg |
4.電気構成
| SN: 税理士 | 名前 | ブランド | |
| 1 | PLC | イノベーション | |
| 2 | タッチスクリーン | イノベーション | |
| 3 | 温度制御モジュール | デルタ | |
| 4 | 圧力スイッチ | SMC | |
| 5 | 光電センサー | 病気 | |
| 6 | ミニチュア回路断片 | シュナイダー | |
| 7 | 周波数変換器 | イノベーション | |
| 8 | ACコンタクター | シュナイダー | |
| 9 | ロータリー・エンコーダー | オムロン |
5優位性
5.1 この設備は主に,各種のプリメイドバッグ製品の製造に使用される.包装は美しく,形状が良く,包装材料や材料の廃棄物はほとんどありません.

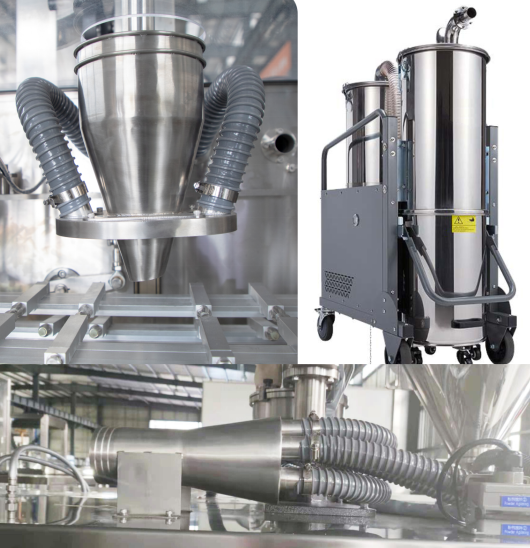

5.2 環境に優しい: 機械全体は,機械内部の粉塵を隔離するための閉ざされた設計を有し,不老鋼の粉塵除去管管システムで装備されている.環境に優しい 汚染のないもの(除塵管と除塵器はオプション)

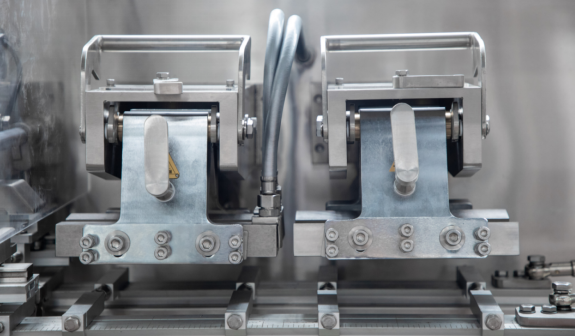

5.3 容易な保守: 折りたたむ式アイロンブロック構造により,保守と清掃が容易になります.
5.4 費用削減: 独特の袋開口検出機能,袋開口,詰め込み,熱密封なし,袋は再利用可能で,材料は無駄にならない.
5.5 スペインのカム技術を用いて,カムは一般的に内部カムを使用し,動きませんし,動作精度が高くなります.

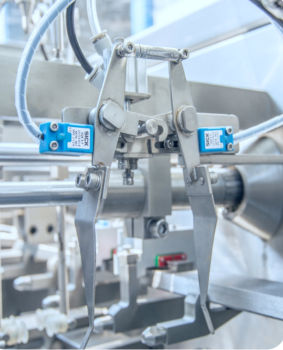

5.6 バッグピックリング構造は,バッグ吸入時間を延長し,バッグピックリングをより正確にするために最適化されています.同時に,大容量のバッグ配置メカニズムは約300-500袋を収納できます.装置が動いているとき袋の設置頻度を削減し,生産効率を向上させることができます.
5.7 より耐久性:精巧な設計技術と輸入されたCNCセンターパーツの加工,高精度および高水準は,各パーツの安定性と耐久性を保証します.
5.8 温度制御の統合モジュール: 温度変化のリアルタイムモニタリング,タッチスクリーン操作制御,一目瞭然設備の安定性と信頼性を最大限に確保する.
5.9 外部の空気圧の変動が袋の加載と開口に及ぼす影響を減らすため,真空ポンプが付属している.
5.10 機械全体の下部にはトラペゾイアル型の水タンクがあり,水出口は下水道に接続されており,清掃と排水がより便利である.
