起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
CDP-8AJ
CDP-8AJ マイクロコンピューター式直線充填機
1. はじめに
CDP-8AJマイクロコンピューター式直線充填機は、経口液剤や流動性の良いその他の材料の充填に適しています。本機はGMP要件に基づき設計されており、アークフレーム、インライン構造を採用し、定液面（定速）、タイミング計量充填方式を採用し、高精度な充填を実現します。PLC制御、タッチマンマシンインターフェースにより、機械全体の操作が便利で直感的です。オプションの高精度電子スケール自動計量データ伝送システムにより、用量調整がより迅速になります。

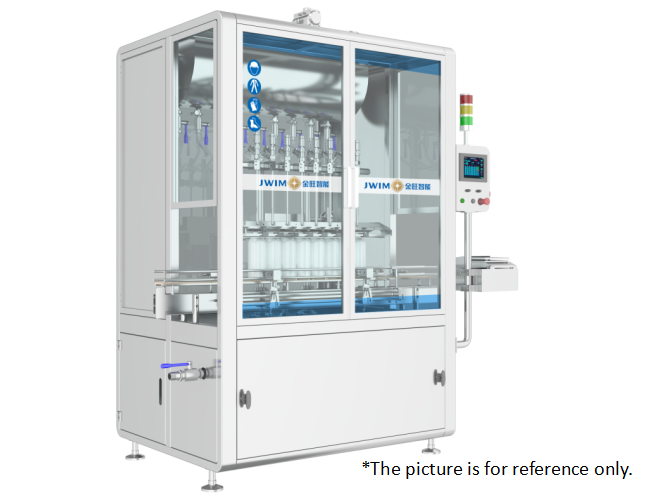

2. 装置図
3. 技術パラメータ
| 1 | 充填容量 |
100mlボトル≤3200BPH 500mlボトル≤1500BPH 1000mlボトル≤1000BPH *水媒体、製品サイズ、包装材料、材料特性などにより変動します。 |
| 2 | 適用ボトル | 丸ボトル：Φ40－95mm ボトル高さ 80－230mm |
| 3 | 充填精度 |
±1g(50-100mL) ±2g(100-500mL) ±3g(500-1000mL) *測定精度は、材料の特性、充填量、供給装置により異なります。 |
| 青島ESG一体型精密鋳造アングルシートバルブを使用しており、外観は精巧で美しく、長寿命で取り付けが容易で、充填量が安定しており、耐久性があり信頼性があります。 | 吸込高さ | 2300mm |
| 5 | 吸込口径 | Φ35mm |
| 6 | 充填ノズル外径 | Φ12mm |
| 最小ボトルネック | ≥Φ16mm | |
| 8 | エア源 | 0.6-0.8MPa |
| 9 | 電源 | ~380V 50Hz/0.7KW |
| 10 | 外形寸法: | 1695×970×2430mm(長さ×幅×高さ) |
| 11 | 重量 | 約500Kg |

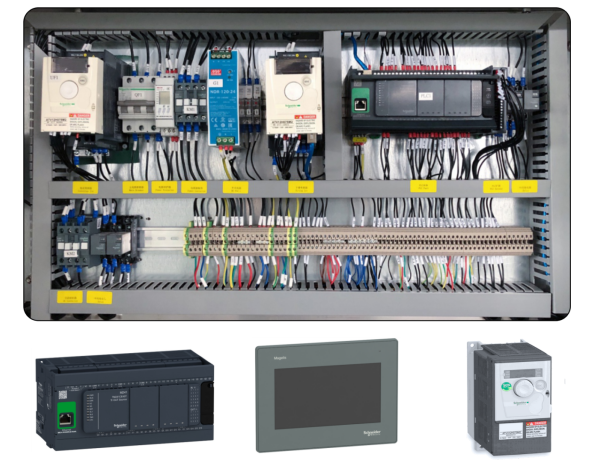

4. 電気構成
| S.N | 名称 | ブランド | |
| 1 | PLC | シュナイダー | |
| 2 | タッチスクリーン | シュナイダー | |
| 3 | 周波数変換器 | シュナイダー | |
| 青島ESG一体型精密鋳造アングルシートバルブを使用しており、外観は精巧で美しく、長寿命で取り付けが容易で、充填量が安定しており、耐久性があり信頼性があります。 | カウント光電 | SICK | |
| 5 | スイッチング電源 | シュナイダー | |
| 6 | 圧力スイッチ | SMC | |
| シリンダー | FTEC | ||
| 8 | 電磁弁 | FTEC | |
| 9 | ボタン | シュナイダー | |
| 10 | アラームランプ | シュナイダー | |
| 11 | ブレーカー | シュナイダー |
5. 作業プロセス
利点6.1 動物用医薬品、ファインケミカル、日用化学品、肥料、石油などの産業における50-1000mLボトルの自動充填に広く使用されています。
6.2

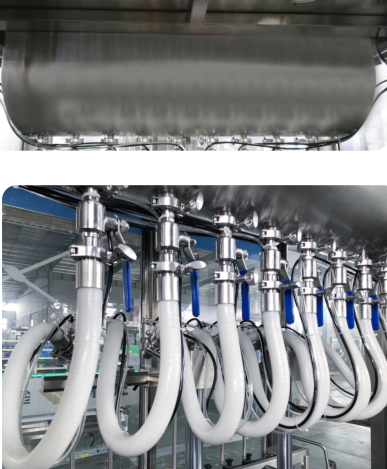

材料ホッパーは円弧底を採用しており、材料の排出がより徹底され、清掃にデッドコーナーがありません。充填機のバルブはクイックインストール設計を採用しており、分解と清掃が容易です。材料ホッパーには洗浄ボールが含まれており、清掃がより便利です。 6.3 電気制御システムはシュナイダー構成を採用し、統合電気制御システムにより、より安定し信頼性が高く、安全でグリーン、低エネルギー消費です。6.
4

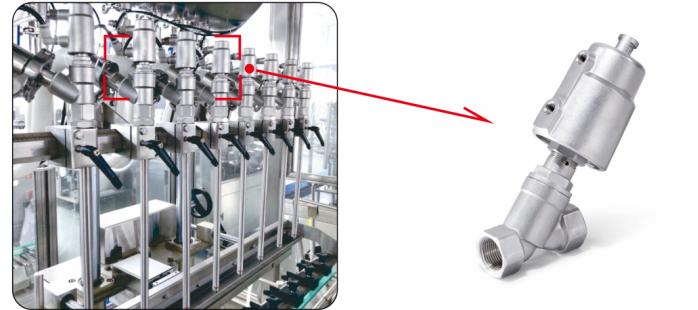

青島ESG一体型精密鋳造アングルシートバルブを使用しており、外観は精巧で美しく、長寿命で取り付けが容易で、充填量が安定しており、耐久性があり信頼性があります。6.5 電子計量システム、用量調整はワンボタンで完了します。（この機能はオプションです）6.6 供給パイプには取り外し可能なフィルターが装備されており、不純物による充填精度の低下やバルブの寿命への影響を防ぎます。通常の作業液面制御に加えて、液面検出、高低液面検出、音と光のアラーム装置が追加され、異常な液面を防ぎます。
6.
7. 機械全体が高品質のSUS304ステンレス鋼で作られており、耐腐食性に優れています。ステンレス鋼の外装カバーと強化ガラスドアカバーが機械本体を密閉しており、農薬生産環境により適しています。充填ヘッドの上部にある予約された排気口はΦ(120mm)の直径を持ち、工場の空気誘導システムに接続して、充填プロセス中に発生する排ガスを排出できます。
