起源の場所:
中国江蘇
ブランド名:
JWIM
モデル番号:
GX-16-8H

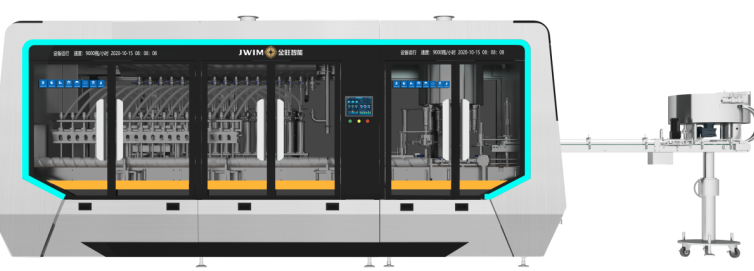

GX-16-8H 充填・蓋付機
1.紹介
GX-16-8H 詰め込み・蓋付け機械は,線形構造である. 詰め込み部分は,ダイブ詰め込みと体積計測の詰め込み原理に従って,サーボモーター駆動を採用している.高速で高精度で詰められる.
蓋の部分は,ボトルフィード,蓋,蓋とボトル放出と統合され,蓋の握りと位置付けを採用します.蓋の処理中にボトルや蓋を傷つけない高いキャピング効率,高い通過率,スムーズな操作.
2.機械の寸法
3.テクニカルパラメータ
| 1 | 充填速度 |
100ml:≤9000ボトル/時間 1000ml:≤4600ボトル/時間 *実際の生産能力は,製品のサイズ,パッケージ材料,材料特性によって異なります. |
| 2 | ボトルタイプ | ボトルの直径 Φ40-95mm ボトルの高さ 90-230mm |
| 3 | ボトルキャップの仕様 | カップ直径 Φ20-70mm カップ高さ 15-40mm |
| 4 | 測定精度 |
±2g (100ml); ±3g (1000ml) *測定精度は,材料の特性,詰め物体積,給餌装置によって異なります. |
| 5 | 給餌開口の高さ | 2380mm |
| 6 | フード開口の直径 | Dn40 |
| 7 | 詰め頭の外径 | Φ18mm |
| 8 | 最小内径 | ≥Φ22mm |
| 9 | 空気圧 | 0.6-0.8MPa |
| 10 | 電力源 | ~380V 50Hz/7.5KW |
| 11 | 体重 | ~3500Kg |
| 12 | 全体の次元 | 5310×1790×2437mm (L×W×H) |
4.電気構成
| SN: 税理士 | 名前 | ブランド | |
| 1 | PLC | シュナイダー | |
| 2 | タッチスクリーン | シュナイダー | |
| 3 | インバーター | シュナイダー | |
| 4 | サーボシステム | シュナイダー | |
| 5 | シリンダー | FTEC/AIRTAC |
5作業プロセス
6.利点
6.1高値:機械全体が高速鉄道の形をとる.動作状況 (データ) がリアルタイムで表示されるテクノロジーに強い感覚で 高級です
6.2柔軟性農薬,精密化学物質,日用化学物質,肥料,オイル,その他の産業に広く使用されています 50-1000mlボトル自動充填とスピニング.
6.3高速: 自動で水中に沈み込み詰められる製品が移動する過程で詰め終わると,詰め込み全体の停止時間を大幅に短縮し,詰め頭が自動的に詰め込まれるボトルに届きます.材料が溢れない.
6.4 充填メカニズムを上下,左,右に動かす二重サーボモーターは,充填プロセスの安定性を確保し,停止しない.
6.5高精度で満たすJinwangは PLC プログラム制御を採用しますサーボモーター駆動の同期ベルト + 安定したスクリューリフティングメカニズムピストンの動きの高度な精度を保証し,正確な詰め込みを実現します.
6.6 詰め機材料ボックス底の弧形設計物質の排放が清潔で,行き詰まりや蓄積がないようにします.
6.7交差汚染防止詰め込み装置は剥削シリンダーの構造を採用し,シリンダー内の材料を完全に空にして,材料のクロス汚染を効果的に避ける.
6.8高品質:スクロールキャップは浸水窒素の詰め物瓶内の材料と空気との接触を隔離し,製品の保存期間を延長します.(この機能はオプション)
6.9高水準の上限:カップリングは,調整可能な磁気トルクを持つグリッパー形式で,完成品トルクが標準に達することを保証します.
6.10速やかに切り替えるスクロールキャップは,迅速な模具設計を採用し, 道具なしで模具を交換し, 仕様の交換はより便利で迅速です.
