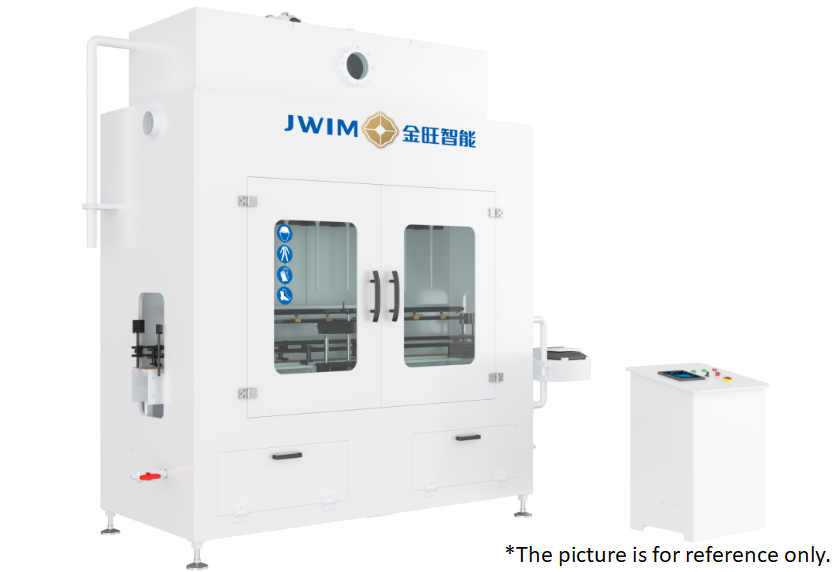

Name: 化学液体充填機、最大5000mlの充填容量に対応、複数ボトルの寸法に対応
Brand: Jiangsu Jinwang Intelligent Sci-Tech Co., Ltd
SKU: CDP30-6E
Price: 10000 USD
Availability: InStock

家 > 製品 > 化学液体の充填機 >

化学液体充填機、最大5000mlの充填容量に対応、複数ボトルの寸法に対応

起源の場所:

中国江蘇

ブランド名:

JWIM

モデル番号:

CDP30-6E

連絡ください

引金を求めてください

製品詳細

充填能力:

1000mlボトル ≤800BPH 5000mlボトル ≤350BPH

応用ボトル:

丸ボトル:Φ40-95mm ボトル高さ80-230mm 平ボトル:L:80-200mm W:80-140mm H:140-340mm

充填精度:

±4g(1000ml);±10g(5000ml)

入口の高さ:

2560mm

入口直径:

Φ35mm

空気源:

0.6～0.8MPa

電源:

～380V 50Hz/0.2KW

外部次元:

2300×1030×27550mm(長さ×幅×高さ)

2300×1030×27550mm(長さ×幅×高さ):

約650kg

支払いと送料の条件

最小注文数量

1個

価格

$10000PCS

パッケージの詳細

木製ケース

受渡し時間

30営業日

支払条件

LC、T/T

供給の能力

1か月あたり1個

関連製品

連絡ください

今連絡してください

製品説明

CDP30-6E マイクロコンピューター式リニア充填機

1.はじめに

CDP30-6E マイクロコンピューター式リニア充填機は、流動性の良い充填材に適しています。定液面と時間を採用した縦型構造で、精密な充填を実現します。PLC制御、ヒューマンインターフェースにより操作が簡単です。

2.機械寸法

3.技術パラメータ

1 充填能力 1000mlボトル ≤800BPH 5000mlボトル ≤350BPH

*水などを媒体とした場合。製品サイズ、包装材、材料特性などにより変動します。

2 適用ボトル丸ボトル: Φ40-95mm ボトル高さ 80-230mm

角ボトル: 長さ:80-200mm 幅:80-140mm 高さ:140-340mm

3 充填精度 ±4g(1000ml); ±10g(5000ml)

*測定精度は、材料の特性、充填量、供給装置によって異なります。

4 インレット高さ 2560mm

5 インレット径 Φ35mm

6 エア源 0.6-0.8MPa

7 電源 ~380V 50Hz/0.2KW

8 外形寸法: 2300×1030×27550mm(長さ×幅×高さ)

9 重量約650Kg

4.電気構成

S.N 名称ブランド備考

1 PLC シュナイダー

2 タッチスクリーンシュナイダー

3 周波数コンバーターシュナイダー

4 カウント光電 SICK

5 スイッチング電源シュナイダー

6 圧力スイッチ SMC

7 シリンダー FTEC

8 電磁弁 FTEC

9 ボタンシュナイダー

10 アラームランプシュナイダー

11 ブレーカーシュナイダー

6. 利点

6.1. 耐食性に優れ、流動性の良い腐食性液体の自動充填に適しています。

6.2. 外枠、材料箱、供給パイプ、搬送フレーム、充填ヘッド、液面検出、バルブ、ナイフ保持シートなどは、耐食性に優れたPP素材で作られています。

6.3. 液溜めタンク、シリンダーブロックナイフ、アクチュエータートランジションパーツ、充填ヘッドリフティングパーツ、光電ブラケット、ねじ込みパイプ、排気パイプはテフロンコーティング処理されており、耐食性に優れています。

6.4. 独立した電気ボックス設計、強化ガラスドアカバーで機械本体を密閉。充填ヘッド上部の排気システムは、工場の誘導空気システムに接続でき、充填プロセス中に発生する排ガスを排出するため、より安全で環境に優しいです。

6.5. 充填ヘッドはエアシリンダー式ダイビング充填方式を採用しており、泡立ちやすい材料の泡立ちを抑え、材料の溢れによるボトル口の汚染を防ぎます。

6.6. 電気制御システムはシュナイダー製を採用し、統合された電気制御システムにより、より安定し信頼性が高く、安全でグリーン、低エネルギー消費です。

6.7. 装置の気管や光電マークに名称があり、メンテナンスや修理に便利です。

6.8. マルチチャンネルインテリジェント検出システム

①通常の作業液面制御に加え、高低液面検出および音と光のアラーム装置を追加し、異常液面を防止します。

②日本のSMC製エア圧センサーで検出。エア圧が設定値より低い場合、装置はアラームを発し自動停止します。
